Opis

Tehnične parametre

Ključne značilnosti

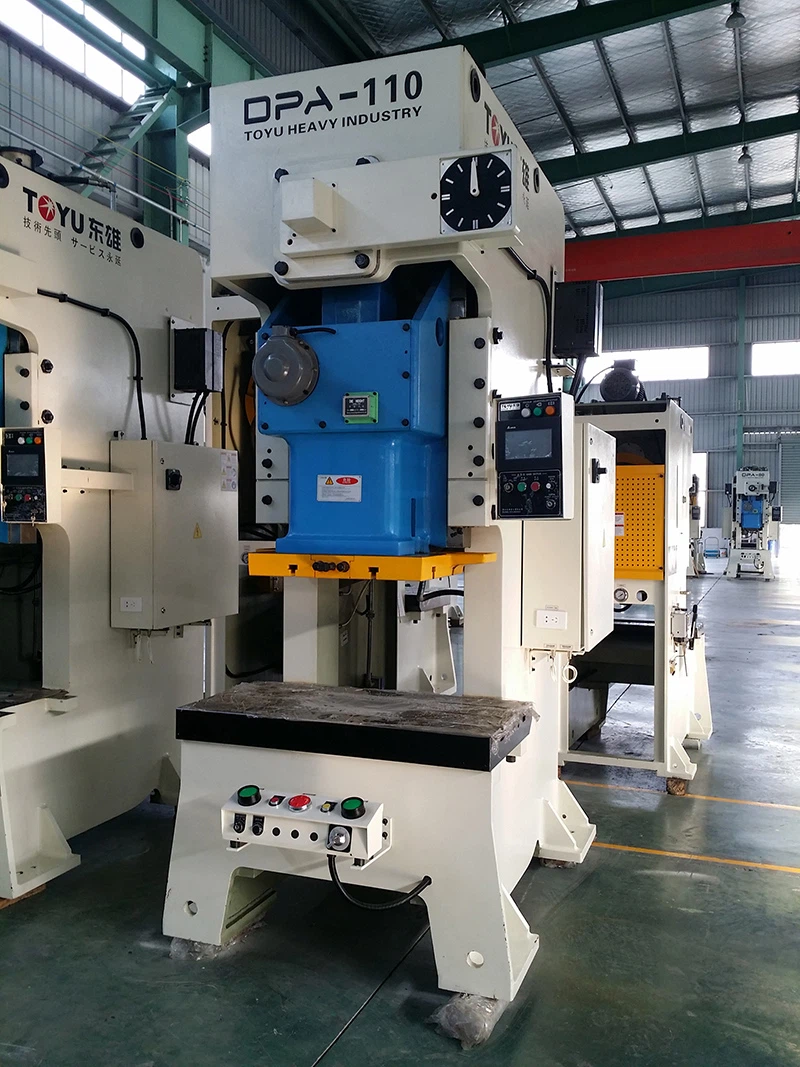

1. Mechanical Power Press Machine ima konstrukcijo okvirja visoke togosti, varjeno z visokokakovostnimi jeklenimi ploščami in obdelano s tehnologijo za odpravo notranjih napetosti za izboljšanje stabilnosti in zanesljivosti celotnega stroja.

2. Prenosni center je skladen s središčem celotnega stroja, da se zagotovi natančnost in stabilnost stiskalnice.

3. Natančnost prilagajanja kalupa je tako visoka kot 0.01 mm, varna, priročna in zanesljiva.

4. Napreden koncept oblikovanja, nizka raven hrupa, nizka poraba, varčevanje z energijo.

5. Mehanski Power Press Machine ima popolno inteligentno krmiljenje PLC, električno nastavitev kalupa, hidravlično zaščito pred preobremenitvijo; nastavitev pretvorbe frekvence, avtomatska alarmna naprava za izklop olja; elektronski digitalni zaslon z visoko pomnilniško funkcijo, opcijsko hidravlično zaklepanje kalupa in avtomatska naprava za dvigovanje kalupa.

Izdelek za žigosanje 1

Izdelek za žigosanje 2

Izdelek za žigosanje 3

Postavka		DPA-25		DPA-35
Model		V	H	V	H
Zmogljivost	ton	25		35
Nazivna točka tonaže	mm	3.2	1.6	3.2	1.6
Spreminjanje hitrosti	s.p.m	60-140	130-200	40-120	110-180
Stabilna hitrost	s.p.m	110		85
Možganska kap	Mm	60	30	70	40
Matrica višina	mm	200	215	220	235
Prilagoditev drsnika	Mm	50		55
Območje diapozitivov	Mm	300×220×50		360×250×50
Bolster območje	Mm	680×300×70		800×400×70
Luknja za steblo	Mm	Φ38		Φ38
Glavni motor	kw.p	2.2×4		3.7×4
Naprava za prilagajanje drsenja		Ročno delovanje		Ročno delovanje
Zračni tlak	kg/cm²	5-6		5-6
Stiskalnice Precision		CNS (Jls) 1 razred		CNS (JlS) 1 razred
Stiskalnice Dimension	mm	930×1390×2125		1000×1450×2300
Zmogljivost blazine	ton	-		2.3
Možganska kap	Mm	-		50
Die Cushion učinkovito območje	mm²	-		300×230

DPA-45		DPA-60		DPA-80		DPA-110
V	H	V	H	V	H	V	H
45		60		80		110
3.2	1.6	4	2	4	2	6	3
40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90
75		65		65		50
80	50	120	60	150	70	180	80
250	265	310	340	340	380	360	410
60		75		80		80
400×300×60		500×360×70		560×420×70		650×470×80
850×440×80		900×500×80		1000×550×90		1150×600×110
Φ38		Φ50		Φ50		Φ50
5.5×4		5.5×4		7.5×4		11×4
Ročno delovanje				Električna vožnja
5-6		5-6		5-6		5-6
CNS (JlS) 1 razred
1040×1650×2390		1090×1670×2750		1328×1820×2980		1458×1970×3133
2.3		3.6		3.6		6.3
50		70		70		80
300×230		350×300		450×310		500×350

DPA-160		DPA-200		DPA-260		DPA-315
V	H	V	H	V	H	V	H
160		200		260		315
6	3	6	3	7	3.5	8	3.5
20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
35		35		30		30
200	90	200	100	250	150	250	150
460	510	460	510	500	550	500	550
100		110		120		120
700×550×90		850×630×90		950×700×100		1200×700×100
1250×800×140		1400×820×160		1500×840×180		1600×840×180
Φ65		Φ65		Φ65		Φ70
15×4		18.5×4		22×4		30×4
Električna vožnja
5-6		5-6		5-6		5-6
CNS (Jls) 1 razred		CNS (Jls) 1 razred		CNS (Jls) 1 razred		CNS (Jls) 1 razred
1560×2390×3610		1790×2690×4058		1945×2865×4433		2145×2965×4500
10		14		14		16
80		100		100		100
650×420		710×480		810×480		810×480

Dodatki	Standardno
Hidravlična zaščita pred preobremenitvijo	●
Ročni sistem mazanja	●
Frekvenčni pretvornik	●
Naprava za prilagajanje drsenja (DPA60 in manj kot DPA60)	●
Naprava za prilagajanje drsenja (DPA 80 ali več)	●
Indikator višine matrice (DPA60 in manj kot DPA60)	●
Indikator višine matrice (DPA 80 ali več)	●
Naprava za ravnotežje	●
Rotacijsko odmično stikalo	●
Indikator kota ročične gredi	●
Električni števec udarcev	●
Posoda vira zraka	●
Varnostna naprava proti prenapetosti	●
Škatla z orodjem za vzdrževanje	●
Priročnik za uporabo	●

Dodatki	Neobvezno
Električni avtomatski sistem mazanja	○
Pnevmatska naprava za brušenje	○
Presrt števec	○
Presrt števec	○
Nožno stikalo	○
Naprava za hitro menjavo matrice (način premikanja dvigala matrice, vpenjanja in ročice matrice)	○
	○
Drsna naprava za izbijanje	○
Soglasje za odkrivanje napačnega podajanja	○
Napajalnik	○
Antivibracijski nastavek za stiskanje	○
Fotoelektronska varnostna naprava	○
Podajalnik	○
Stojalo	○
Nivelir	○
Ročni mehanizem	○
Die Sobna luč	○
